Barierki BHP wymiary – co mówi norma i jak dobrać idealną ochronę

Spadek z wysokości dwóch metrów na beton potrafi zakończyć karierę, a czasem i życie. Barierki BHP wymiary to nie biurokratyczna fanaberia, lecz różnica między spokojnym powrotem do domu a pustym stołkiem w biurze. W zakładach, gdzie pomosty, schody i galerie techniczne tworzą pionowy labirynt, odpowiednio dobrana balustrada stanowi ostatnią linię obrony, gdy człowiek traci równowagę. Norma PN-EN ISO 14122-3 definiuje tę obronę z chirurgiczną precyzją: wysokość, rozstaw słupków, luki, krawężniki. Warto poznać każdy z tych parametrów, bo od nich zależy, czy instalacja przejdzie odbiór nadzoru budowlanego i czy realnie ochroni pracownika.

• Wysokość, słupki i luki w balustradach przemysłowych parametry krok po kroku
• Barierki kompozytowe GRP vs stal wymiary, trwałość i realne koszty eksploatacji
• Poręcze schodowe i balustrady na podesty specyfika wymiarów w praktyce
• Case study dwa wdrożenia, które pokazują różnicę
• Dobór dostawcy co odróżnia rzetelnego wykonawcę od marketowego sprzedawcy
• Cyfrowe wsparcie projektowania i audytu
• Trzy kroki do bezpiecznego pomostu

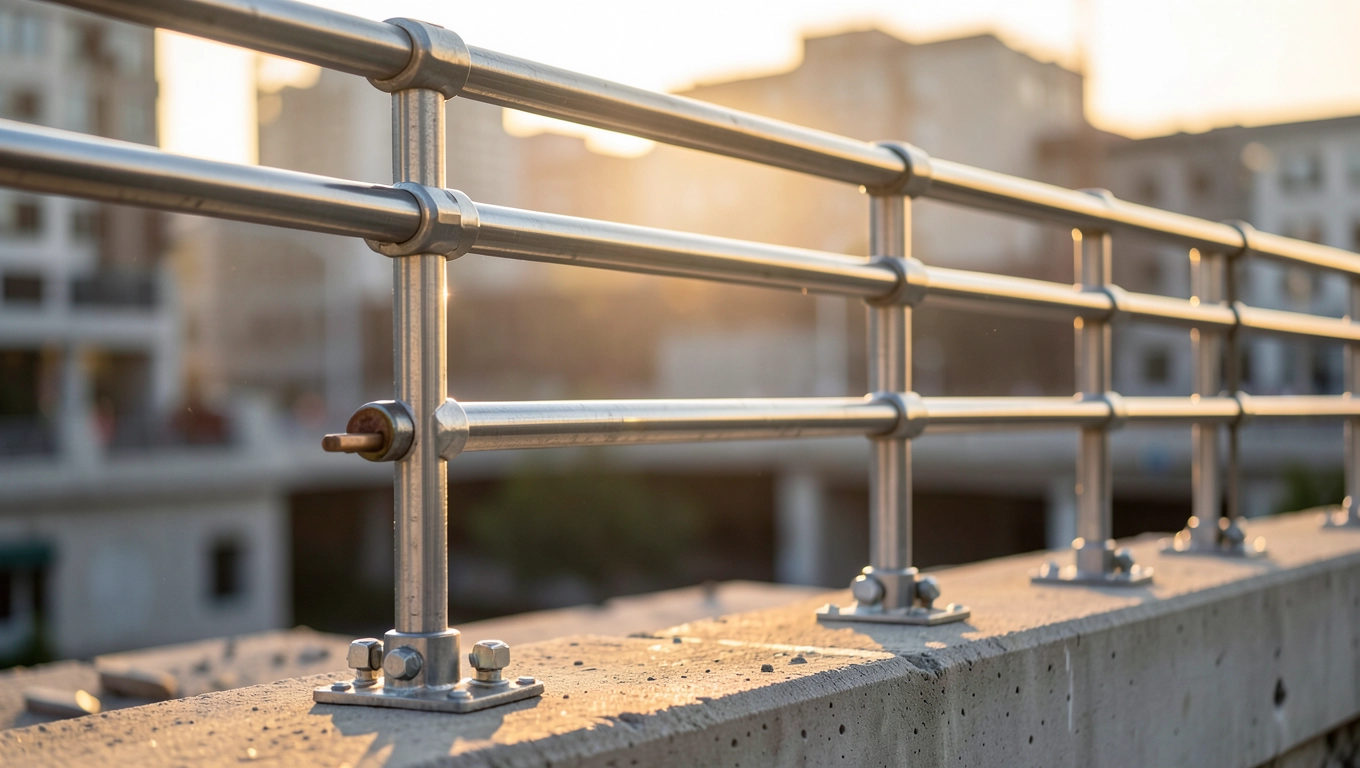

Wysokość, słupki i luki w balustradach przemysłowych parametry krok po kroku

Balustrada przemysłowa składa się z kilku współpracujących ze sobą elementów, z których każdy ma swoją rolę mechanicznie i fizycznie. Norma PN-EN ISO 14122-3 precyzuje, że minimalna wysokość barierki ochronnej to 1100 mm od poziomu podłogi pomostu. Tę wartość dobrano na podstawie biomechaniki: środek ciężkości dorosłego człowieka znajduje się na wysokości około 950-1000 mm, więc barierka musi wystawać ponad niego, by skutecznie powstrzymać ciało przed wychyleniem się za krawędź.

Wysokość nie jest jednak wartością izolowaną, bo współgra z rozstawem słupków, czyli pionowych elementów nośnych konstrukcji. Norma mówi wprost: maksymalny rozstaw słupków to 1500 mm w osi. Dlaczego akurat tyle? W większej odległości pochwyt (górna poręcz) ugina się pod obciążeniem skupionym 100 kg przyłożonym w połowie przęsła, a ugięcie przekracza dopuszczalne L/200, co w praktyce oznacza, że człowiek opierający się o barierkę poczułby realny chwiej.

Między słupkami biegną poprzeczki pośrednie, a u dołu konstrukcji osadzony jest krawężnik, czyli element prostopadły do podłogi o wysokości minimum 100 mm. Jego zadanie jest podwójne: zapobiega zsuwaniu się narzędzi, pojemników i drobnych elementów z pomostu, a jednocześnie pełni rolę „sensorycznej granicy" stopa pracownika wyczuwa go przez obuwie, co ogranicza mimowolne podchodzenie zbyt blisko krawędzi. Krawężnik nie może być odsadzony od podłogi więcej niż 10 mm, bo w większej luce zakleszcza się obcas albo mały wózek transportowy.

Równie istotna jest luka pomiędzy dolną krawędzią barierki a posadzką pomostu. Norma dopuszcza maksymalnie 180 mm w najwyższym punkcie, ale zaleca, by w praktyce projektować barierki bez tej luki wcale. Większa szczelina pozwala bowiem na wsunięcie stopy lub kasku przez otwór, a to klasyczny mechanizm urazu przy upadku na barierkę człowiek nie przelatuje przez nią, lecz klinuje się i w efekcie doznaje urazu kręgosłupa szyjnego.

Przy doborze konkretnego systemu warto zwrócić uwagę na bezpieczne odstępy segmentów, czyli przestrzenie pomiędzy elementami wypełnienia. Dla klasycznej barierki okrągłej (rura Ø 42-48 mm) optymalny prześwit to 50-80 mm, natomiast dla profilu omega dopuszcza się 50-120 mm. Mniejsze odstępy eliminują ryzyko zakleszczenia kończyny dziecka, gdyby obiekt przemysłowy sąsiadował z drogami komunikacji ogólnej, większe ułatwiają czyszczenie i odprowadzanie skroplin w środowisku mokrym.

Checklista zgodności dziesięć pytań, które zada audytor

• Czy wysokość barierki wynosi co najmniej 1100 mm zmierzone pionem od posadzki pomostu?
• Czy rozstaw słupków nie przekracza 1500 mm w osi?
• Czy krawężnik ma przynajmniej 100 mm i nie jest odsadzony od podłogi więcej niż 10 mm?
• Czy poprzeczka środkowa (lub dodatkowe wypełnienie) dzieli przęsło tak, by maksymalna wolna przestrzeń nie przekraczała 500 mm?
• Czy wszystkie elementy są ciągłe, bez ostrych krawędzi i wystających śrub?
• Czy konstrukcja wytrzymuje obciążenie 1000 N/m przyłożone poziomo do pochwytu?
• Czy połączenia słupków z posadzką są zabezpieczone przed korozją w klasie środowiska C3 lub wyższej?
• Czy w strefie ruchu pieszego nie ma elementów barierki odsuniętych od ściany o więcej niż 75 mm?
• Czy zakończenia pochwytu są wyprofilowane lub zagięte do ściany, by nie zahaczać odzieży?
• Czy dokumentacja powykonawcza zawiera deklarację zgodności z PN-EN ISO 14122-3?

Barierki kompozytowe GRP vs stal wymiary, trwałość i realne koszty eksploatacji

Wybór materiału na barierki przemysłowe zaczyna się od analizy środowiska, w którym konstrukcja będzie pracować. Stal ocynkowana ogniowo sprawdza się w halach suchych, ale w oczyszczalni ścieków, na nabrzeżu portowym albo przy linii galwanicznej jej trwałość spada dramatycznie. Norma PN-EN ISO 12944-2 definiuje agresywność korozyjną atmosfery w sześciu klasach, od C1 (bardzo niska) po CX (ekstremalna, czyli morska zanurzeniowa). Stal ocynkowana w klasie CX rdzewieje w ciągu dwóch, trzech sezonów, kompozyt GRP (z angielskiego Glass Reinforced Plastic, czyli tworzywo wzmocnione włóknem szklanym) zachowuje parametry przez dekady.

Kompozyt GRP, nazywany w polskiej nomenklaturze także TWS (Tworzywo Wzmocnione Szkłem), powstaje w procesie pultruzji włókna szklane przechodzą przez kąpiel żywicy poliestrowej lub winyloestrowej, a następnie utwardzane są w podgrzewanej formie. Efektem jest profil o gęstości zaledwie 1,7-1,9 g/cm³ wobec 7,8 g/cm³ stali. Masa gotowej barierki kompozytowej wynosi więc około 8-12 kg/mb, podczas gdy stalowa o tych samych parametrach nośnych waży 22-28 kg/mb. Różnica przekłada się bezpośrednio na koszty transportu, montażu (często bez dźwigu) oraz obciążenie konstrukcji pomostu.

Drugim wyróżnikiem GRP jest zerowy koszt konserwacji w cyklu życia. Stal ocynkowana wymaga odnawiania powłoki co 8-12 lat w środowisku C3, a w klasie C4-C5 nawet co 4-6 lat. Kompozyt nie wymaga malowania, nie poddaje się korozji elektrochemicznej, jest odporny na kwasy, ługi i sole także chlorek sodu z powietrza morskiego. Żywica winyloestrowa, stosowana w profilach najwyższej jakości, wytrzymuje ciągłe zanurzenie w roztworach o pH 1-13, co ma znaczenie na przykład w hutnictwie czy zakładach chemicznych.

Aluminium, choć lekkie i odporne na rdzę, ustępuje GRP w dwóch kluczowych aspektach: poddaje się odkształceniom plastycznym przy uderzeniu i jest droższe. Profil aluminiowy 60×40 mm kosztuje orientacyjnie 85-110 zł/mb, stalowy ocynkowany 45-65 zł/mb, a kompozytowy GRP 70-95 zł/mb (ceny katalogowe 2024, bez montażu). Różnica w cenie zakupu niweluje się po 6-8 latach dzięki brakowi kosztów konserwacji. W perspektywie 25-letniego cyklu życia inwestycji, barierka kompozytowa wypada najkorzystniej.

Stal nierdzewna AISI 304/316 to materiał o najlepszej odporności chemicznej, ale jej cena zakupu 140-190 zł/mb odstrasza inwestorów. Stosuje się ją tam, gdzie wymagana jest estetyka i kontakt z żywnością (browary, mleczarnie), natomiast w przemyśle ciężkim jej przewaga nad GRP jest niewspółmierna do różnicy kosztów. Warto też pamiętać, że stal nierdzewna w środowisku chlorkowym ulega korozji wżerowej (pitting), szczególnie w gatunku 304.

Kiedy kompozyt GRP nie sprawdzi się? W strefach zagrożonych wybuchem pyłów lub gazów, gdzie wymagana jest antystatyczność standardowy GRP generuje ładunki elektrostatyczne. Rozwiązaniem jest wariant z włóknem węglowym lub powłoką antystatyczną, ale jego cena rośnie o około 40%. W wysokich temperaturach otoczenia (powyżej 180°C dla żywicy poliestrowej) kompozyt traci sztywność, więc przy hutniczych piecach szybowych lepsza pozostaje stal nierdzewna.

Poręcze schodowe i balustrady na podesty specyfika wymiarów w praktyce

Schody przemysłowe to osobna kategoria, ponieważ człowiek porusza się po nich dynamicznie, z przenoszeniem ciężaru ciała na poręcz w fazie zakładania nogi na stopień. Norma rozróżnia wysokość poręczy mierzoną od nosków stopni (900-1000 mm) od wysokości barierki na podeście (≥1100 mm). Ta pozorna niespójność wynika z geometrii ruchu: na schodach dłoń trzymająca poręcz znajduje się niżej niż w pozycji stojącej na płaskim podeście, więc obniżona poręcz nie zmniejsza skuteczności ochrony.

Bieg schodowy o szerokości mniejszej niż 1200 mm może być wyposażony w jedną poręcz, zwykle po prawej stronie kierunku zejścia. Węższe klatki schodowe wymuszają jednak mocowanie poręczy do ściany, by nie zawężać i tak ograniczonej przestrzeni. Gdy bieg przekracza 1200 mm, norma wymaga dwóch poręczy po obu stronach, co ma znaczenie ewakuacyjne: ranny pracownik z uszkodzoną jedną ręką nadal może kontrolować zejście, trzymając się drugiej.

Ciągłość pochwytu to jeden z najczęściej pomijanych wymagań. Przerwa w poręczy oznacza, że dłoń w sposób niekontrolowany traci kontakt z podparciem w najmniej stabilnym momencie ruchu przy przenoszeniu ciężaru. Norma dopuszcza przerwy wyłącznie w miejscu słupka konstrukcyjnego, pod warunkiem, że odległość między końcami pochwytu nie przekracza 75 mm. Większa szczelina pozwala bowiem na zakleszczenie dłoni dziecka lub narzędzia, a przy poślizgnięciu staje się punktem urazu.

Na schodach drabinowych, czyli konstrukcjach o kącie nachylenia 75-90° ze stopniami kratowymi, poręcz musi spełniać dodatkowy warunek: jej początek nie może znajdować się wyżej niż 1000 mm nad poziomem podłogi, na którą wchodzi użytkownik. To wymóg ergonomiczny dłoń musi mieć możliwość chwycenia poręczy jeszcze przed oderwaniem stopy od podłoża. Brak tego odcinka startowego to częsty błąd wykonawczy w remontach starszych obiektów, gdzie schody drabinowe modernizowane są „po macoszemu".

Warto też pamiętać o krawędziach. Każdy element barierki, który może być dotknięty dłonią w czasie poślizgnięcia, musi być pozbawiony ostrych narożników, śrub wystających ponad powierzchnię oraz zgrubień spawalniczych. Wszystkie zakończenia słupków i pochwytu powinny być wyprofilowane, zagięte ku dołowi lub ku ścianie. To nie kaprys projektanta to standard minimalizujący ryzyko urazu otwartego dłoni przy upadku, kiedy to odruchowo chwytamy najbliższy element.

Najczęstsze błędy montażowe, które widuje się na odbiorach

Pierwszy i najpowszechniejszy to zbyt mała wysokość wykonawca mierzy odległość od górnej powierzchni kratki pomostowej, zapominając, że norma wskazuje poziom posadzki użytkowej. Kratka typu „pressweld" ma grubość 30-40 mm, więc barierka formalnie 1100 mm staje się realnie 1060-1070 mm. Drugi klasyk to brak krawężnika przy kratce ażurowej, gdzie elementy prętów wizualnie „zasłaniają" szczelinę, choć prawnie jej nie likwidują. Trzeci problem to montaż słupków na blachowkrętach zamiast kotew mechanicznych, co w środowisku wilgotnym prowadzi do korozji połączenia w ciągu kilku miesięcy.

Czwarty, niezwykle częsty błąd, to brak ciągłości pochwytu w narożnikach. Zamiast gięcia na gorąco wykonawcy łączą dwa odcinki rury kształtką, co tworzy ostry kant od strony wewnętrznej. Piąty to montaż balustrady na krawędzi pomostu bez zabezpieczenia przed przemieszczeniem poziomym (brak blachy oporowej). Szósty to zastosowanie śrub o klasie wytrzymałości niższej niż 8.8, które pod obciążeniem udarowym mogą pęknąć. Siódmy, niewidoczny na pierwszy rzut oka, to brak deklaracji zgodności w dokumentacji powykonawczej, co dyskwalifikuje całą inwestycję przy odbiorze PIP.

Case study dwa wdrożenia, które pokazują różnicę

W oczyszczalni ścieków w centralnej Polsce wykonano w 2022 roku modernizację pomostów technologicznych nad reaktorami biologicznymi. Środowisko pracy: wilgotność 90-100%, opary siarkowodoru, temperatura 5-35°C, agresywność korozyjna C4. Poprzednie barierki stalowe ocynkowane po 7 latach eksploatacji wykazywały rdzę nitkową na 60% powierzchni, a w miejscu połączeń śrubowych wżery do 2 mm głębokości. Po wymianie na system GRP z żywicą winyloestrową, w kolorze szarym RAL 7035, pochwyt Ø 42 mm, słupki co 1500 mm, krawężnik 100 mm, nie stwierdzono żadnych zmian korozyjnych w dwóch kolejnych przeglądach rocznych. Łączna długość zamontowanych barierek: 480 mb.

W zakładzie chemicznym na południu kraju, produkującym nawozy, wyzwaniem były ciągi komunikacyjne wzdłuż rurociągów kwasu fosforowego. Stal nierdzewna 316 wytrzymywała środowisko, ale jej cena przekroczyła budżet inwestora. Wybrano barierki kompozytowe z żywicą winyloestrową wzmocnioną włóknem szklanym, z dodatkiem inhibitorów korozji. System wyposażono w poprzeczki pośrednie co 350 mm, co dało maksymalną wolną przestrzeń 350 mm znacznie poniżej limitu 500 mm. Po 18 miesiącach eksploatacji żaden z 320 słupków nie wykazał degradacji chemicznej, a estetyka instalacji pozostała bez zmian.

Dobór dostawcy co odróżnia rzetelnego wykonawcę od marketowego sprzedawcy

Pierwszym filtrem są certyfikaty. Rzetelny dostawca systemów barierek przemysłowych powinien przedstawić deklarację właściwości użytkowych wg rozporządzenia CPR 305/2011 oraz wyniki badań nośności pochwytu z akredytowanego laboratorium. Norma PN-EN ISO 14122-3 wymaga, by barierka wytrzymywała obciążenie 1000 N/m przyłożone poziomo do pochwytu oraz 500 N skupione w dowolnym punkcie wynikające z tego obliczenia wytrzymałościowe muszą być udokumentowane.

Drugim kryterium jest doświadczenie projektowe. Samo dostarczenie profili to za mało system barierek wymaga obliczeń dla konkretnego rozstawu słupków w zależności od obciążenia użytkowego, klasy środowiska korozyjnego i geometrii pomostu. Dobry dostawca oferuje projekt wstępny w modelu 3D, zestawienie materiałowe BOM (Bill of Materials) oraz obliczenia statyczne. Trzecim elementem jest montaż prace powinny być wykonywane przez ekipę z uprawnieniami alpinistycznymi i spawalniczymi, jeśli wymaga tego technologia, z dokumentacją fotograficzną każdego połączenia kotwowego.

Czwartym, często niedocenianym aspektem, jest dokumentacja powykonawcza. Po zakończeniu montażu inwestor powinien otrzymać: certyfikaty materiałowe, deklaracje zgodności, protokoły odbioru kotew, rysunki powykonawcze w formacie DWG/PDF oraz instrukcję eksploatacji z harmonogramem przeglądów. Brak tego kompletu oznacza kłopoty przy pierwszym audycie PIP lub kontroli ubezpieczyciela. Warto o tym pamiętać już na etapie zapytania ofertowego, bo włączenie dokumentacji do umowy po fakcie bywa trudne.

Cyfrowe wsparcie projektowania i audytu

Nowoczesne systemy barierek coraz częściej oferowane są wraz z cyfrowym bliźniakiem (digital twin) instalacji modelem CAD, który pozwala na bieżąco planować prace serwisowe, śledzić lokalizację każdego słupka i weryfikować zgodność z dokumentacją w terenie za pomocą tabletu. W dużych zakładach, gdzie pomosty liczą setki metrów, taka cyfrowa dokumentacja skraca czas audytu rocznego o połowę i eliminuje ryzyko przeoczenia uszkodzonego elementu.

Trzy kroki do bezpiecznego pomostu

Pierwszy krok to inwentaryzacja istniejących barierek z użyciem checklisty zgodności dziesięć pytań tak/nie z wcześniejszej sekcji pozwala w kilka godzin ocenić stan całej instalacji. Drugi krok to badanie środowiska korozyjnego wg PN-EN ISO 12944-2, najlepiej zlecone akredytowanemu laboratorium, które określi klasę C1-CX i wskaże dopuszczalne materiały. Trzeci krok to projekt techniczny uwzględniający zarówno wymiary geometryczne (1100 mm, 1500 mm, 100 mm, 180 mm, 75 mm), jak i obciążenia użytkowe, oraz dobór systemu o sprawdzonych certyfikatach i udokumentowanej historii montaży w branży.

Kiedy nie warto oszczędzać na barierkach? Gdy pomost sąsiaduje ze strefą zagrożenia wybuchem, gdy pod barierką poruszają się ludzie nieprzeszkoleni (zwiedzający, ekipy serwisowe zewnętrznych firm), gdy konstrukcja podlega dozorowi UDT lub TDT, oraz gdy temperatura otoczenia przekracza 60°C lub spada poniżej -30°C. W takich warunkach każdy centymetr odstępstwa od normy to potencjalna katastrofa, a cena GRP wyższa od stali zwraca się w jednym unikniętym przestoju.

Bezpłatny audyt barierek w zakładzie to najkrótsza droga do odpowiedzi na pytanie, czy instalacja spełnia PN-EN ISO 14122-3 i czy nie narazi firmy na odpowiedzialność prawną przy najbliższej kontroli. Wystarczy przesłać podstawowe dane o obiekcie: liczbę pomostów, ich łączną długość, środowisko pracy oraz dostępność dokumentacji, by w ciągu kilku dni roboczych otrzymać raport wstępny z rekomendacjami. W perspektywie kosztów przestoju i potencjalnych kar audyt jest inwestycją, która zwraca się przy pierwszej wykrytej niezgodności.
